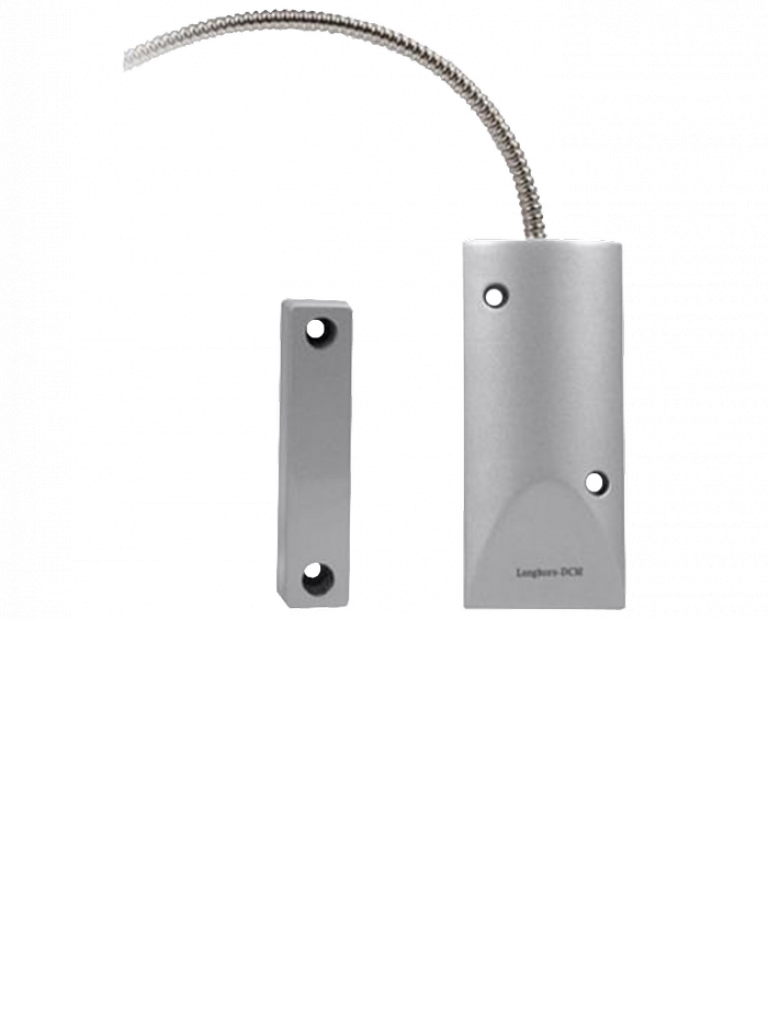

IHORN HO03I - Sensor Magnetico de Cortina Metalico /NC compatible con paneles IHORN / RISCO / DSC / BOSCH .
https://www.hamdigital.mx/web/image/product.template/23404/image_1920?unique=d965f77

Marca:
HORN
Modelo:
HO-03I

Clave:
23033
Clave SAT:
46171602

$ 195.00 195.0 MXN $ 260.00 IVA incluido

$ 260.00 IVA incluido

No está disponible para venta

  • Marca Sensores Alarma

Esta combinación no existe.

Contáctenos

Compartir producto

Descripción del producto

CONTACTO MAGNÉTICO OVER HEAD HO-03ICaracterísticas:Se utiliza para puertas/ portones/ cortinas en situaciones industriales y residenciales donde existe una amplia brecha Sensor Normalmente Cerrado N.C.GAD >= 40 mmImán encerrado en compuesto epoxi dentro de la caja de aluminio para instalación directa en la puerta del garajeCables de 24″ (61cm) encerrados en un cable blindadoAjustable para adaptarse a la mayoría de los anchos de canal de puertaEspecificaciones:Para circuitos cerrados.  Voltaje <= 500 mA@ <= 100 VDC, 10 WIP68 - Sellado con epoxIChapado de metal

Descargas e información del producto
Etiqueta_HO-03I-(1).txt Ficha de especificaciones esp.pdf Ficha-de-especificaciones-ing.pdf Manual-de-operacion-y-diagrama.pdf Manual-de-operación.pdf Tabla-de-referencia-de-Dispositivos-cableados-de-IHorn.pdf

Descripción

CONTACTO MAGNÉTICO OVER HEAD HO-03I

Características:

  • Se utiliza para puertas/ portones/ cortinas en situaciones industriales y residenciales donde existe una amplia brecha
  • Sensor Normalmente Cerrado N.C.
  • GAD >= 40 mm
  • Imán encerrado en compuesto epoxi dentro de la caja de aluminio para instalación directa en la puerta del garaje
  • Cables de 24″ (61cm) encerrados en un cable blindado
  • Ajustable para adaptarse a la mayoría de los anchos de canal de puerta

Especificaciones:

  • Para circuitos cerrados.
  •  Voltaje
  • IP68 - Sellado con epoxI
  • Chapado de metal

Función

DIAGRAMA DE DISPOSITIVO

Recomendaciones de instalación:

  1. Ubicar el sensor en la posición requerida, ya sea puerta / cortina / portones.
  2. Utilizar cable de 2 hilos 2X22 no polarizado para alarma.
  3. Conectar los hilos desde el sensor hasta la zona determinada y terminal GND dentro del Panel de alarma.
  4. Revisar que los dos hilos queden perfectamente conectados a los tornillos en el contacto magnético.
  5. Conectar en serie la resistencia requerida para compatibilidad del panel de alarma y el funcionamiento sea el correcto.
  6. Cuando la separación ente ambos cuerpos magnéticos sea mayor a los 40 mm, se activara la alarma
  7. Activa la sirena hasta que sea atendida la emergencia como corresponda en el sitio de la intrusión.
  8. La instalación correcta evitara visitas no necesarias.


Especificaciones


  • Para circuitos cerrados.
  •  Voltaje
  • IP68 - Sellado con epoxI
  • Chapado de metal


Compatibilidad

  • DSC
  • AJAX (utilizando AJX1200004 ó AJX1200005)
  • BOSCH
  • RISCO
  • Etc. (Todos los paneles de alarma con entrada de zonas cableadas convencionales)
