Descripción del producto

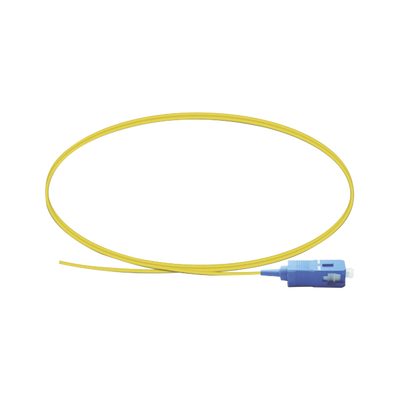

Pigtail de Fibra Óptica Monomodo SC/UPC, simplex de 1 metro
Pigtail de Fibra Óptica Monomodo SC/UPC, Simplex de 1 Metro (3.28 Pies)
Características Principales
- Conector: SC/UPC
- Longitud: 1 metro
- Tipo de fibra: Monomodo G.652D
- Forro: 0.9 mm, PVC
Especificaciones de Fibra
- Atenuación @1310 nm: ≤0.35 dB/km
- Atenuación @1550 nm: ≤0.21 dB/km
- Dispersión coeficiente @1310 nm: ≤3.5ps/nm·km
- Dispersión coeficiente @1550 nm: ≤18ps/nm·km
- Longitud de onda de dispersión cero: 1300~1322 nm
- Pendiente de dispersión cero: ≤0.091ps/nm²·km
Características Mecánicas
- Resistencia a fatiga (Nd): ≥22
- Fuerza de desprendimiento: 1.3~8.9N
- Tensión de prueba: ≥1.05%
- Color del buffer: Blanco o bajo solicitud
- Material del buffer: LSZH o PVC
Características Ambientales
- Temperatura operación: -40 ~ +75°C
- Longitud de onda operación: 1310/1550 nm
- Conformidad: ROHS
- Estándares: IEC 60794-1, ISO 9001:2008
Atenuación
- Antes del cable: ≤0.35 dB/km @1310 nm
- Antes del cable: ≤0.21 dB/km @1550 nm
- Después del cable: ≤0.40 dB/km @1310 nm
- Después del cable: ≤0.30 dB/km @1550 nm
- Iregularidades fibra: ≤0.05 dB/km
- Inhomogeneidad atenuación: ≤0.05 dB/km
Especificaciones de Dimensiones
- Diámetro del núcleo: 8.8±0.4µm @1310 nm
- Diámetro del revestimiento: 125±1.0µm
- No circularidad del revestimiento: ≤1.0%
- Error de concentricidad: ≤0.6µm
- Dimensiones del buffer: 0.09±0.05 mm
Tolerancias de Longitud
- L ≤ 1m: +50mm/0
- 1m < L ≤ 3m: +100mm/0
- 3m < L ≤ 10m: ±100mm
- 10m < L ≤ 30m: ±150mm
- L > 30m: ±200mm
Pérdidas por Curvatura
- 1 vuelta; Φ16 mm @1550 nm: ≤0.05 dB
- 100 vueltas; Φ25 mm @1310 nm: ≤0.05 dB
- 100 vueltas; Φ25 mm @1550 nm: ≤0.05 dB
- 100 vueltas; Φ30 mm @1625 nm: ≤0.05 dB
