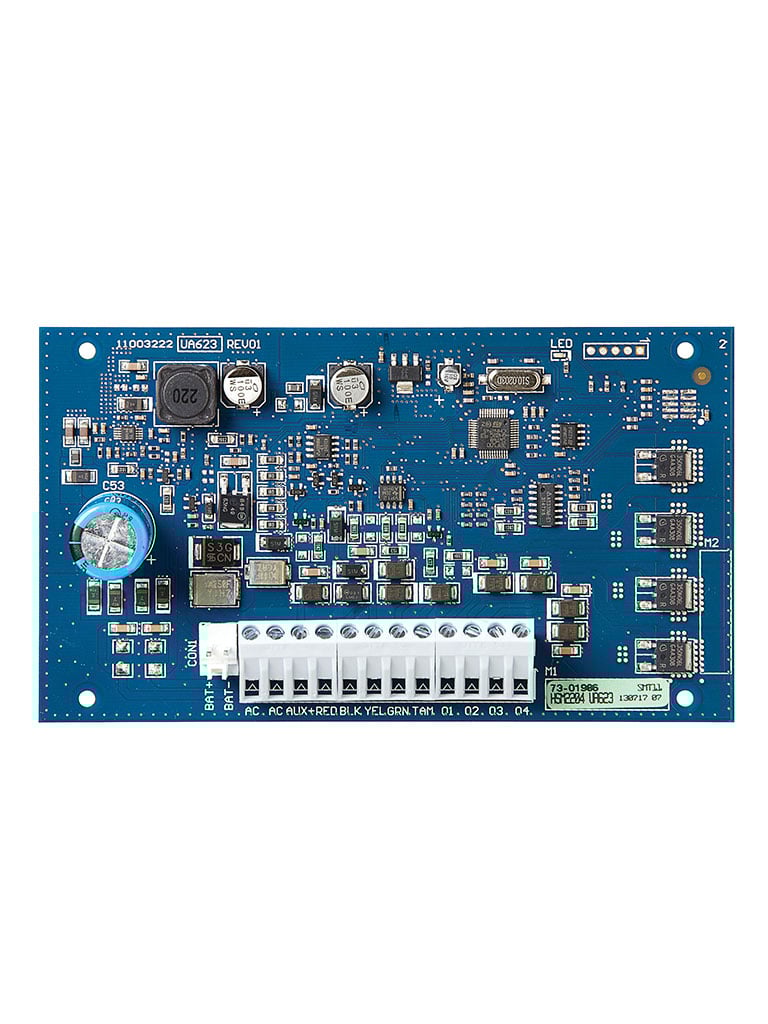

Módulo de Salida con Alta Corriente HSM2204

• El HSM2204 es un módulo de doble función: proporciona salidas programables para controlar dispositivos externos y genera más de 12 V 1.0 A de potencia adicional.
• Conecte hasta 4 módulos por sistema.
• Totalmente supervisado para falla de CA, batería baja y fallas de AUX.

Especificaciones:

• HSM2204.................................. Expansor PGM de Alta Corriente
• Dimensiones:.................. 145 mm x 83 mm (5 45/64” x 3 17/64”)
• Consumo de corriente del panel:............................. 40 mA (máx.)
• Tensión:............................................................. 12 V CC nominal
• Salida auxiliar:.................................................................1 A máx.
• Valores del secundario del transformador: .........16.5 V CA, 40 VA
• Capacidad de la batería:.........4 Ah, 7 Ah o 14 Ah (2 x 7 Ah) máx.
• Entorno de operación:....... de -10 °C a 55 °C (de 14 °F a 131 °F)
• Humedad relativa: ..........................................................5 a 93 %

Aprobaciones:

Para conocer los listados de aprobaciones actualizados, consulte www.dsc.com.

Compatibilidad:

El HSM2204 es compatible con todos los paneles de control PowerSeries Neo.

Gabinetes compatibles:

• Modelo PC500C de acero calibre 22, pintado. 213 mm (largo) x 235 mm (ancho) x 78 mm (alto)
• Modelo CMC- 1 de acero calibre 18, pintado. 287 mm (largo) x 298 mm (ancho) x 80 mm (alto)
• Modelo PC4050CAR de acero calibre 18, pintado. 376 mm (largo) x 305 mm (ancho) x 125 mm (alto)
• Modelo PC4050CR de acero calibre 18, pintado. 376 mm (largo) x 305 mm (ancho) x 128 mm (alto)
• Modelo Power UC1 de acero calibre 18, pintado. 356 mm (largo) x 319 mm (ancho) x 115 mm (alto) Peso: 6.15 Kg (PCB, batería, XFRM)
• Modelo PC5003C de acero calibre 22, pintado. 288 mm (largo) x 298 mm (ancho) x 78 mm (alto) Peso: 4.5 Kg (PCB, batería, XFRM)

• Módulos de expansión de zona cableada que permiten expandir fácilmente las zonas y las salidas programables.
• Expansión completamente supervisada que garantiza una constante comunicación con el panel de control PowerSeries Neo.
• Supervisión antisabotaje disponible que garantiza que el producto esté siempre protegido.
• Se conecta al panel de control mediante Combus (comunicación por medio de bus) de 4 hilos.
• El cableado se puede hacer de forma directa, en cadena o con derivaciones en T en cualquier lugar del Combus.
• Comunicaciones completamente encriptadas con PowerSeries Neo.
