Descripción del producto

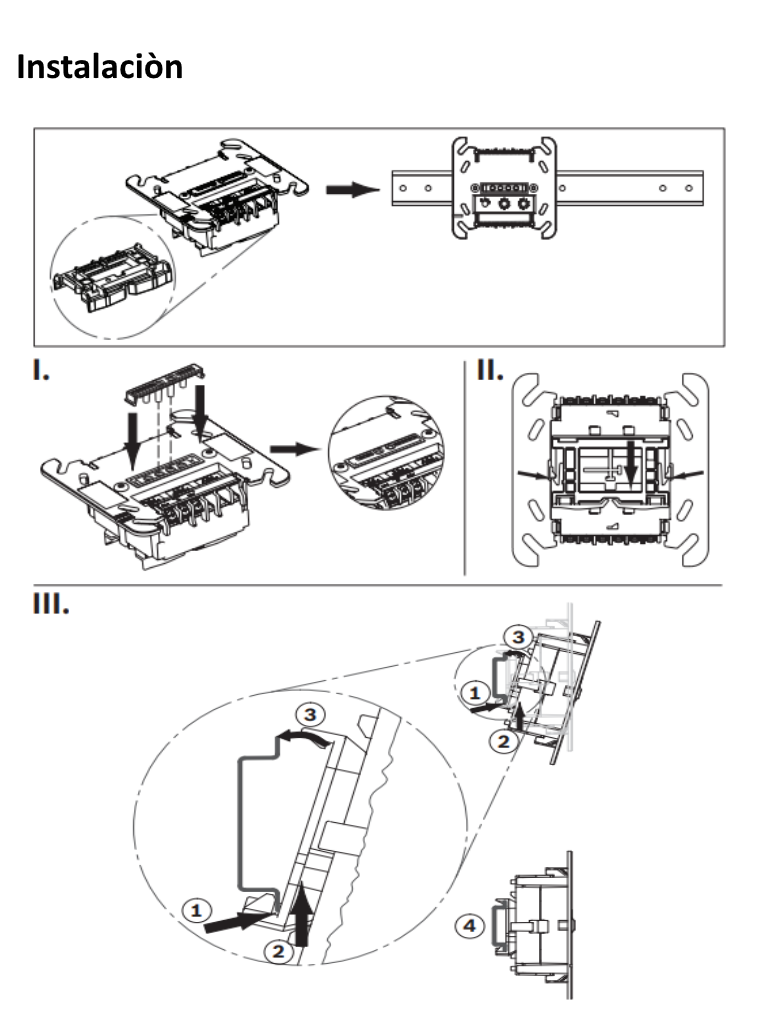

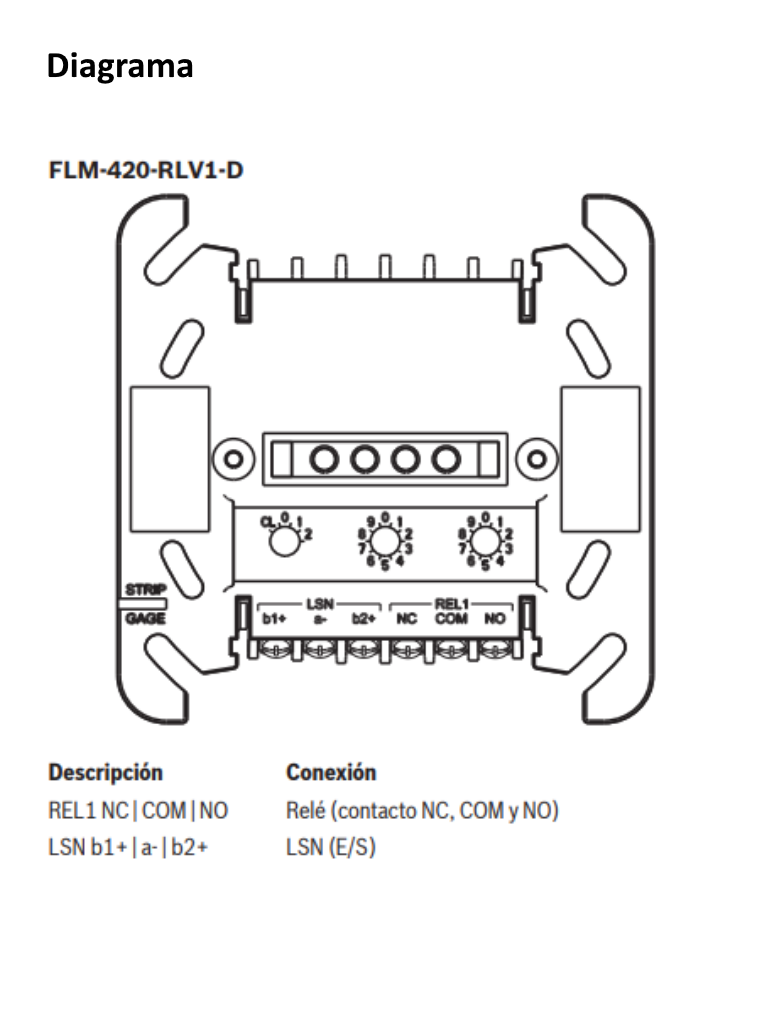

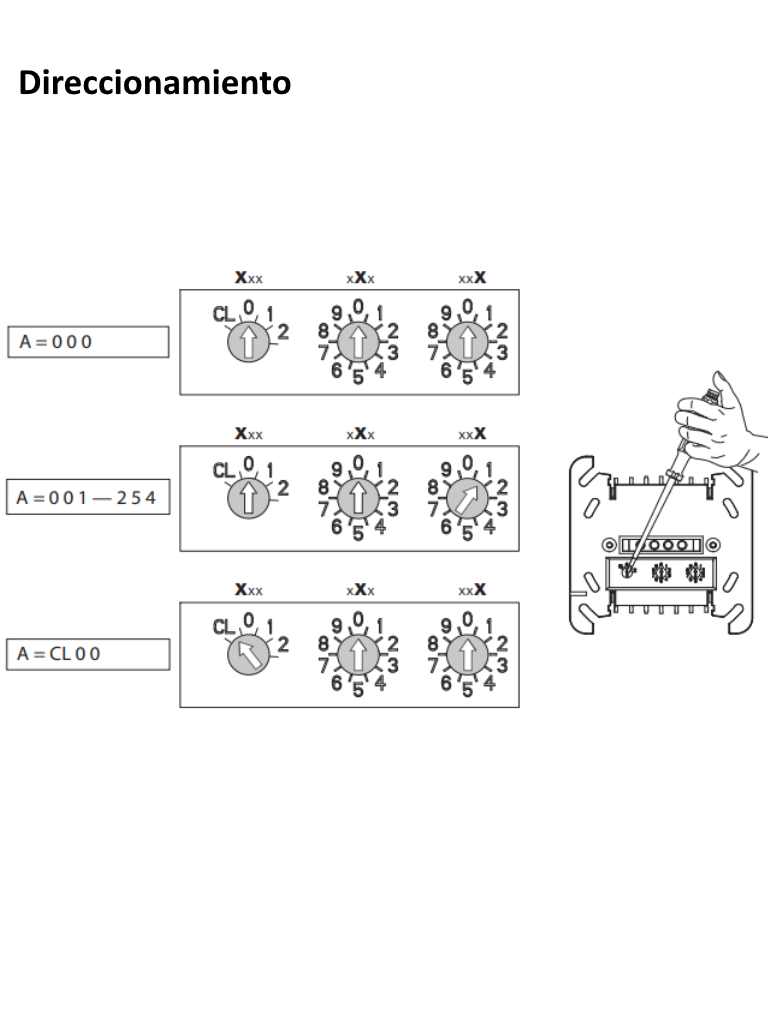

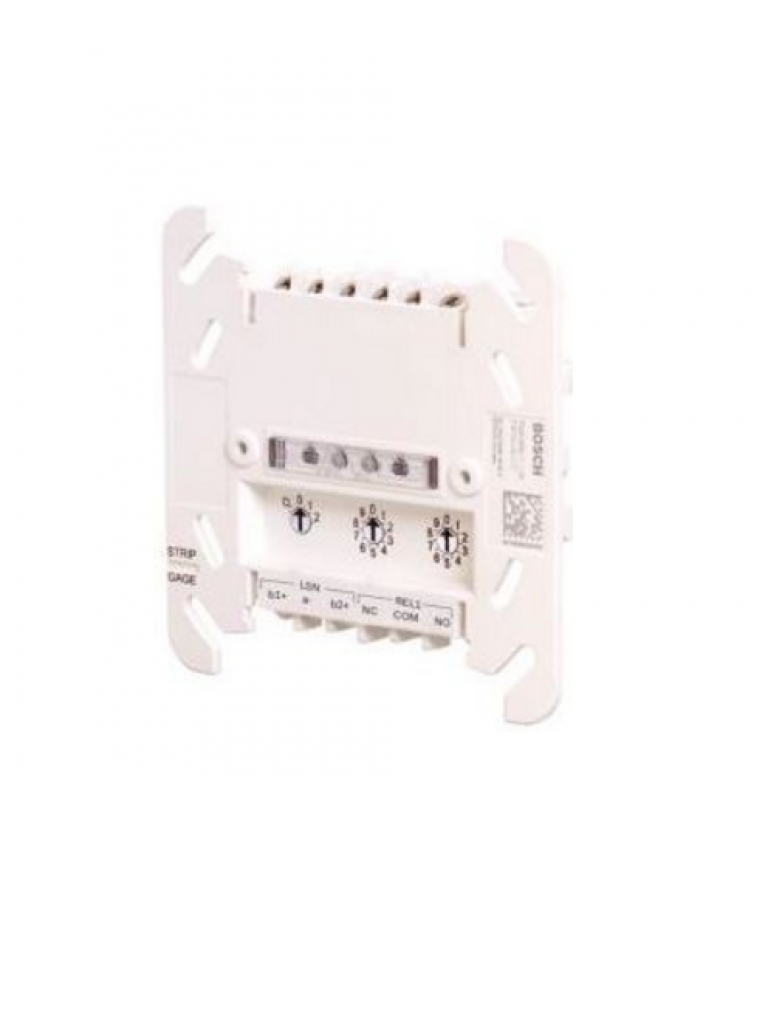

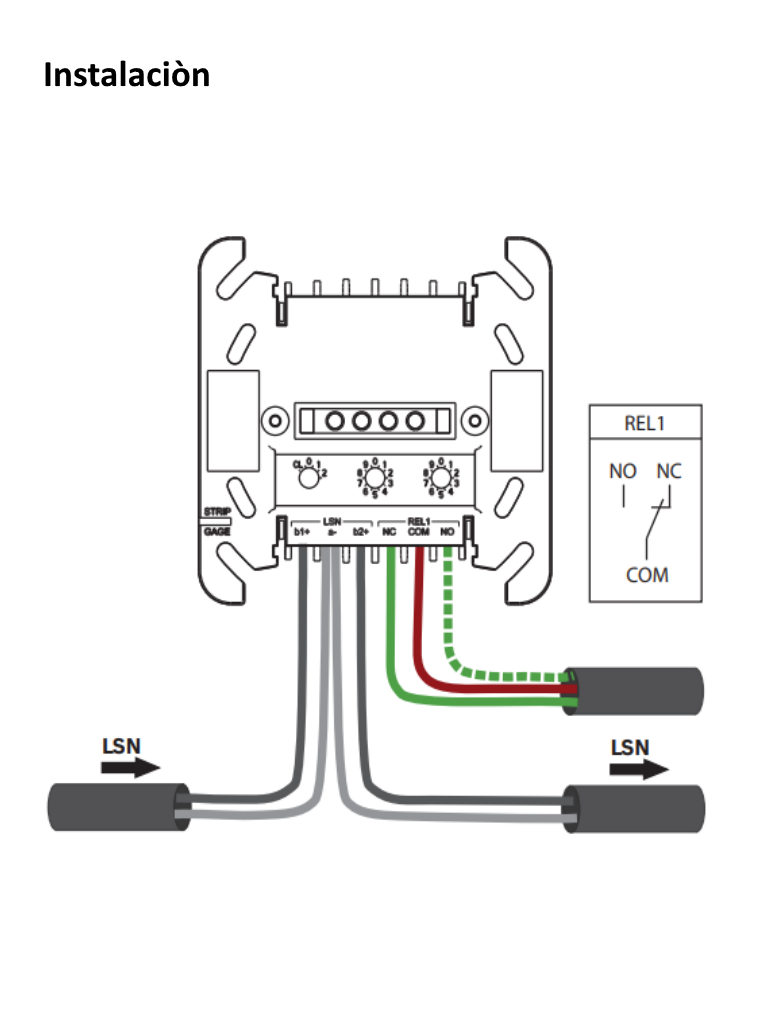

Los módulos de interconexión de relé de baja tensión FLM-420-RLV1 incluyen un relé de contacto de conmutación que proporciona un contacto de salida sin tensión. Se trata de elementos LSN a 2 hilos. Al conectarlo a las centrales de incendios FPA-5000 y FPA-1200, el modulo de campo ofrece la funcionalidad mejorada de la tecnología LSN improved.Características de LSNLos aisladores integrados garantizan que se mantenga el funcionamiento en caso de cortocircuito o una interrupción de línea en el lazo LSN. Se envía un mensaje de avería a la central de incendios.Características de la versión LSN improvedLos módulos de campo de la serie 420 proporcionan todas las características de la tecnología LSN improved:Estructuras de red flexibles, incluyendo derivaciones en T sin elementos adicionales.Hasta 254 elementos LSN improved por lazo o ramal.Posibilidad de uso de cable sin protección.Compatible con versiones anteriores de sistemas LSN y centrales existentes.Variantes de interconexiónHay distintos diseños de módulos de interfaz de entrada disponibles:Tipo FLM‑420‑RLV1‑E integrado: - Se puede integrar en cajas eléctricas estándar según la norma EN 60670 - Para ahorrar espacio al instalarlo en dispositivos.Tipo de carril FLM‑420‑RLV1‑D: - Para instalación de un carril DIN según la norma EN 60715, con adaptador incluido - Se puede integrar en una carcasa de montaje en superficie FLM‑IFB126‑S.Funciones básicasInterruptores de direccionesPuede ajustar las direcciones de los módulos de campo con los siguientes elementos:Conmutadores DIP para FLM‑420‑RLV1‑E.Interruptores giratorios para FLM‑420‑RLV1‑D.Al conectarlos a la central de incendios modular FPA-5000 (modo LSN improved), el operador puede seleccionar entre el direccionamiento automático o manual, con o sin detección automática. En el modo LSN clásico, se puede establecer una conexión con las centrales de incendios BZ 500 LSN, UEZ 2000 LSN y UGM 2020. Certificados y homologacionesCumple con la norma:EN54-17:2005.EN54-18:2005.PlanificaciónSe puede conectar a las centrales de incendios FPA‑5000 y FPA‑1200 y a las centrales LSN clásicas de BZ 500 LSN, UEZ 2000 LSN y UGM 2020.La programación se realiza con el software de programación de la central de incendios.El dispositivo conectado debe tener un tiempo de activación mínimo de 20 ms.La conexión LSN se establece mediante los dos cables de la línea LSN.La versión integrada (-E) incluye terminales que permiten enlazar un segundo par de hilos a la fuente de alimentación LSN de los demás elementos.Para el funcionamiento de un sistema contra incendios de acuerdo con la norma EN 54-2, los módulos de interconexión utilizados para activar el equipo de protección contra incendios (cuyas salidas no estén controladas) se deben instalar junto al dispositivo que se activará o en su interior.Nota: Módulo de interconexión FLM‑420‑RLV1‑D Módulo de interconexión de relé de baja tensión con 1 salida de relé, tipo de carril DIN Numero de pedido: FLM-420-RLV1-D.Principales característicasCorriente de conmutación máxima de 5 A (carril DIN) / 1 A (integrado).Bajo consumo de corriente.Dos aisladores integrados que conservan las funciones del lazo LSN en caso de cortocircuito o interrupción de cables. EspecificacionesEléctricosLSNTensión de entrada LSN 15 V CC a 33 V CC (mín. a máx.).Consumo de corriente máximo de LSN 1,75 mA.Carga de contacto (carga resistiva en ohmios) FLM‑420‑RLV1‑ECorriente de conmutación máx. 1 A.Tensión de conmutación máx. 30 V CC.Corriente de conmutación mín. 0,01 mA.Tensión de conmutación mín. 10 mV CC.MecánicaConexionesFLM-420-RLV1-E 12 bornes.Sección transversal del cable permitida: 0,6 a 2 mm2.Ajuste de direcciones: 8 interruptores DIPMaterial de la carcasa: Mezcla ABS/PC.Color: Blanco, RAL 9003.Dimensiones: Aprox. 50 mm x 22 mm (Ø x Al.).Peso:Aprox. 35 g / 130 g.AmbientalesTemperatura de funcionamiento permitida: De -20 °C a +55 °C.Temperatura de almacenamiento permitida: De -25 °C a +80 °C.Humedad rel. permitida: < 96% (sin condensación).Clases de equipo según: IEC 60950.Equipo clase III.Clase de protección según.IEC 60529.IP 30.
