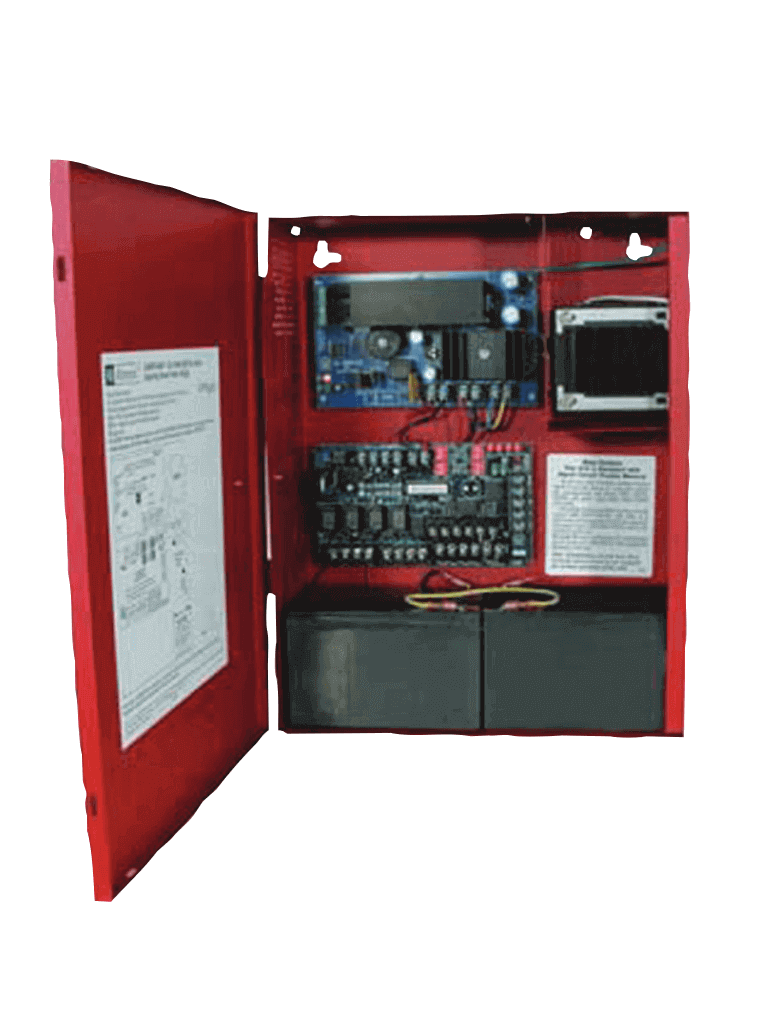

El extensor de potencia NAC AL1002WAL es una Fuente de alimentación remota y batería costo/eficiencia de 12V 10 A que se puede conectar a cualquier Panel de control de alarma contra incendios (FACP) de 12 V CC o 24 V CC.

Su principal aplicación es proporcionar un circuito de dispositivo de notificación (NAC) de apoyo de expansión que reúne a los Requisitos de EEUU de la Ley de Discapacidades (ADA). también puede ser utilizada para proporcionar energía auxiliar al sistema de apoyo para accesorios

• Dos (2) salidas Clase A o cuatro (4) Clase B
• El modo seguidor de entrada a salida mantiene sincronización de dispositivos NAC
• Fallo de CA, batería baja y presencia de batería, supervisión
• LEDs indican falla previa en una o más señales de salidas de circuito
• Una salida de alimentación auxiliar (corriente de alimentación de 1 A) con batería de respaldo

Batería de reserva

Hay un cargador integrado para plomo-ácido sellado o pilas tipo gel. El recinto tiene espacio para dos baterías de 12 VDC, 12 Ah. Si falla la CA, hay conmutación automática (con caída de tensión cero en la conmutación) a batería de reserva.

Entradas

La entrada de alimentación es de 120 VCA, 60 Hz, 5 A. Hay dos entradas de disparo de contacto seco normalmente cerradas (NC). La unidad está equipada para dos FACP Clase A o dos Clase B entradas.

Supervisión de bucle NAC

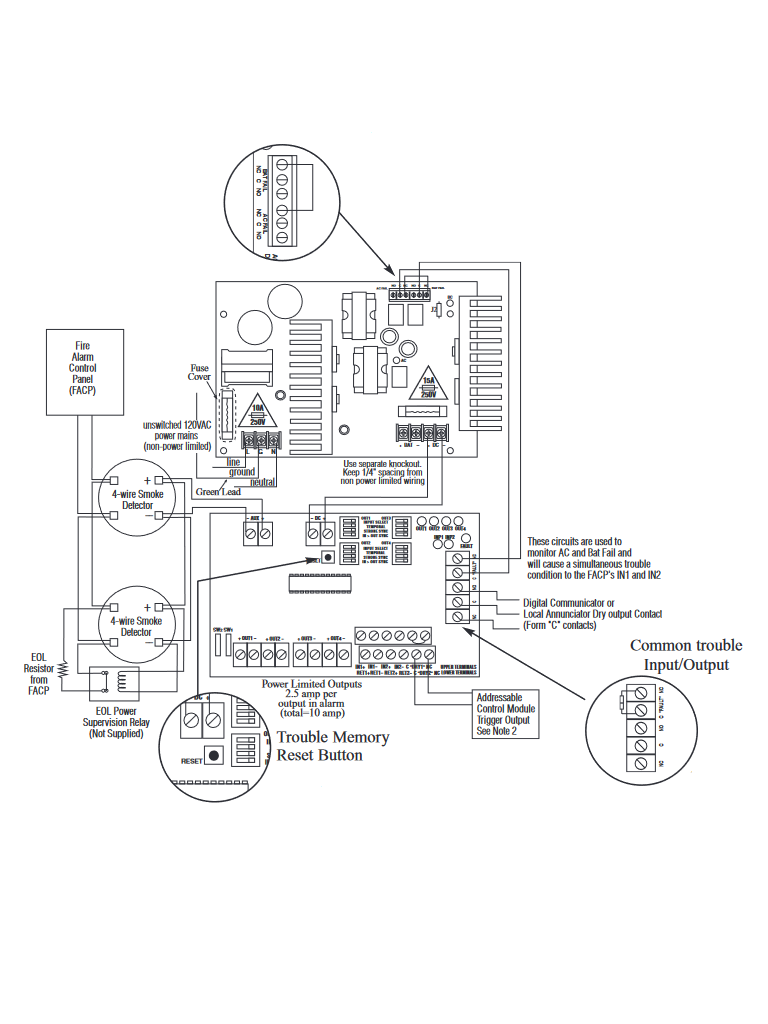

En condiciones sin alarma, la supervisión de bucle independiente para los NAC de FACP Clase A y/o Clase B es provista. En caso de un problema de bucle, el FACP es notificado por la entrada dirigida (entrada 1 o entrada 2). Además, hay terminales de salida de problemas comunes (NC, C, NO) que se utilizan para indicar problemas generales en el circuito o en el sistema. A la entrada de problema común se proporciona para dispositivos opcionales normalmente cerrados (NC) para informar problemas al FACP. Se pueden emplear dos salidas de señalización FACP y dirigido a controlar la supervisión y la entrega de energía a cualquier combinación de las cuatro salidas.

Salidas

El AL1002WAL ofrece regulación electrónica y alimentación filtrada de 24 V al bucle NAC de circuitos clase B o clase A. Además, una salida auxiliar separada de 1,0 A para detectores de humo de cuatro hilos está disponible. La corriente máxima de 10 A de alarma se puede dividir entre las cuatro salidas para alimentar dispositivos NAC. Cada salida tiene una corriente nominal de 2,5 A como máximo. Las salidas tienen clasificación Clase 2 de salidas de energía limitada con reinicio automático térmico y protección contra cortocircuitos

Programación de salida

Cada salida se puede programar independientemente para Sincronización constante, código temporal 3 o e stroboscópica.

Todas las salidas se pueden programar para entrada a salida Modo seguidor.

Salidas en paralelo

Se puede obtener una salida individual de 4 A por dos salidas en paralelo.

Sincronización de bocina y luz estroboscópica

El modo de sincronización de dos hilos funciona con el Gentex Commander GOS Modo de sincronización 3, 4 y ST/HS serie; la serie de bocinas System Sensor SpectrAlert, luces estroboscópicas y combinaciones de luces estroboscópicas de bocina; y cooper

Sirenas Wheelock, luces estroboscópicas y luz estroboscópica de bocina y combinaciones para proporcionar un medio de sincronizar las bocinas codificados temporalmente, sincronizando la sincronización del flash

de la luz estroboscópica, y silenciando la bocina de combinación estroboscópica sobre un circuito de dos hilos dejando las luces estroboscópicas activas

Certificaciones y aprobaciones

Partes incluidas

Dimensiones: 15.5 in. alto x 12 in. ancho x 4.5 in. profundidad (39.4 cm alto x 30.5 cm ancho x 11.4 cm profundidad)

Peso: 17 lbs (7.7 kg)
