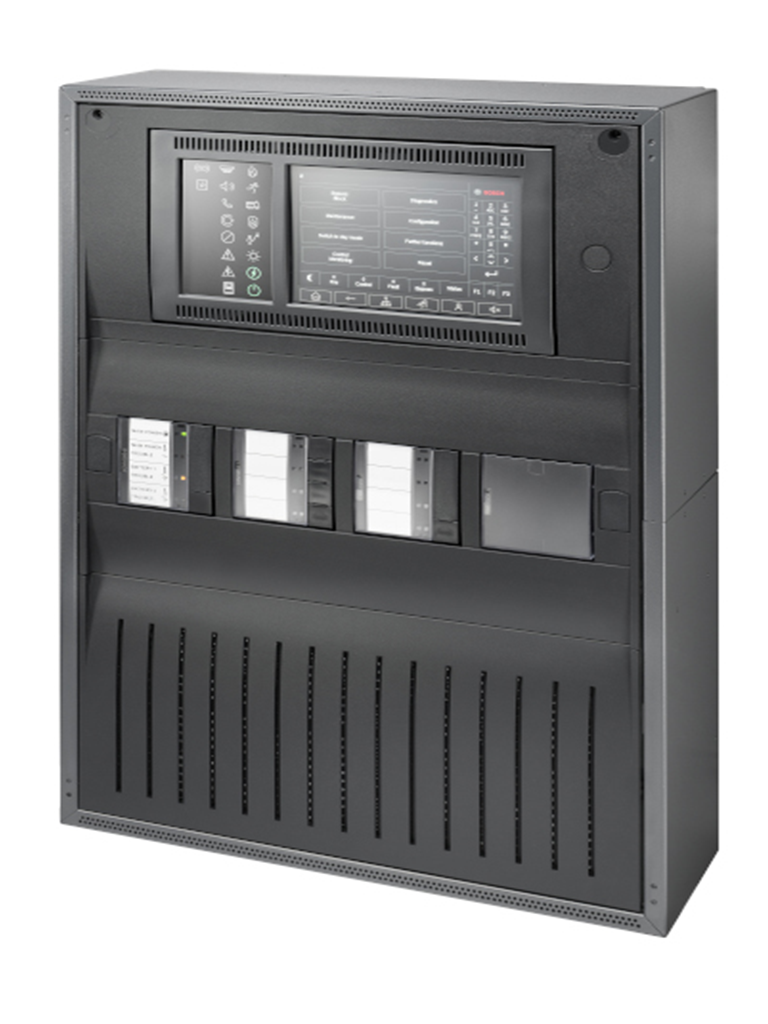

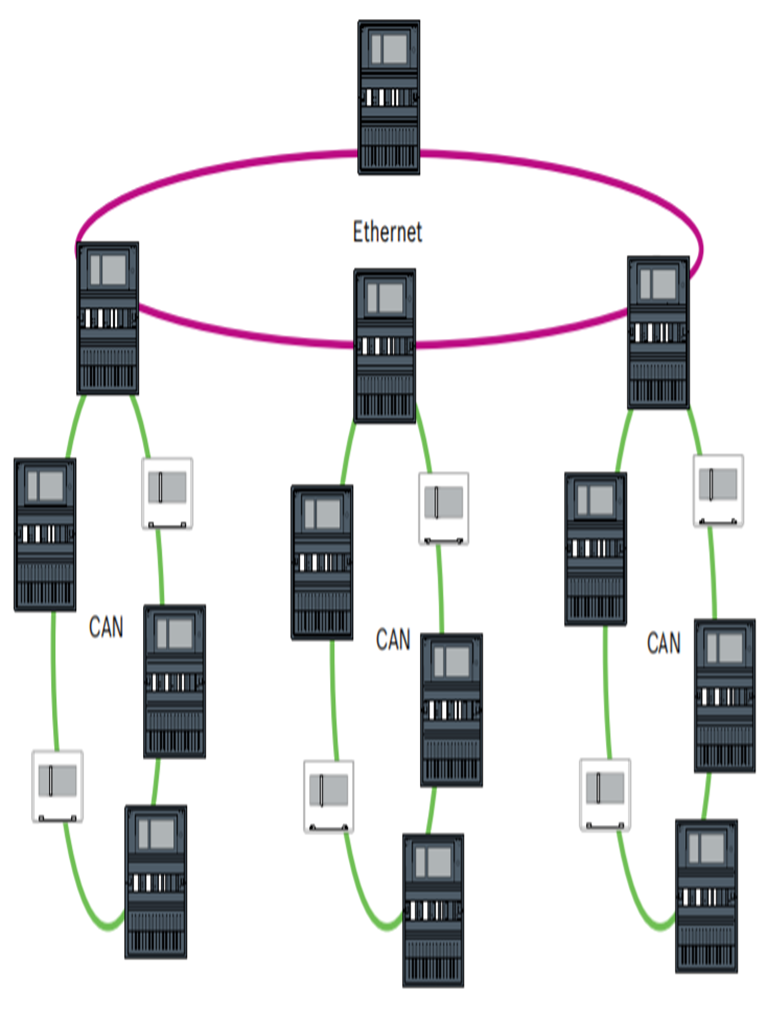

Panel de incendio FPA2000SWM

La central de incendio permite el funcionamiento mixto de tecnología analógica direccionable y tradicional. Admite la conexión de periféricos en topologías de ramal o lazo. La central de incendio identifica y gestiona los detectores de incendios analógicos direccionables, los pulsadores de alarma, los dispositivos de señalización, las entradas y las

salidas como elementos individuales. Según sea necesario en la estructura del edificio, los periféricos se agrupan mediante software en zonas lógicas.

La central de incendio compacta modular se suministra en forma de kit en una carcasa. Los módulos funcionales se pueden conectar en el carril de dentro de la carcasa. El carril proporciona alimentación y comunicación interna a los módulos funcionales.

Existe una amplia gama de módulos funcionales que proporcionan distintas conexiones y funciones: lazos direccionable, zonas convencionales, entradas y salidas e interfaces a varios dispositivos. El panel de la central de alarma de incendio puede estar equipado con hasta 6 módulos funcionales, de los cuales 4 pueden ser módulos analógicos de lazo direccionables como máximo. Esto hace que la central de incendio sea adecuada para aplicaciones de tamaño pequeño a mediano.

La central de incendio está disponible con dos tipos distintos de carcasas:

• Carcasa de montaje en pared

• Carcasa de montaje en bastidor

Las carcasas finas de montaje mural se montan directamente sobre la pared. Las carcasas de montaje

en bastidor requieren un marco adicional entre la carcasa y la pared. Este marco permite dejar espacio para cableado, conversores de medios y baterías más grandes, entre otros. Los kits de instalación especiales también permiten la instalación en racks de 19".

El controlador de la central es el componente central de la central de incendios. Una pantalla en color

AVENAR panel 2000 es una central de incendio compacta y modular para sistemas de tamaño pequeño a mediano. Viene de serie en una carcasa con controlador de la central, fuente de alimentación, módulo de controlador de batería y un módulo de lazo LSN. Dependiendo de las necesidades específicas del proyecto, la central de incendio se puede ampliar con un máximo de cuatro módulos de lazo LSN 0300 A, en total seis módulos funcionales. Cada lazo puede contener hasta 254 LSN elementos.

Indicación de alarma

Todos los mensajes se muestran en la pantalla en colores vivos. Los mensajes visualizados contienen la

información siguiente:

• Tipo de mensaje

• Tipo del elemento activador

• Descripción de la ubicación exacta del elemento activador

• Zona lógica y subdirección del elemento activador 18 LED con iconos proporcionan información continua sobre el estado de funcionamiento del panel o del sistema.

Un LED con el icono rojo muestra una alarma.

Un LED con el icono amarillo parpadeante muestra un fallo. Un LED con el icono amarillo fijo indica una función desactivada. Un LED con el icono verde muestra un funcionamiento correcto.

Dos LED de estado, uno rojo y uno amarillo, son programables. El rojo muestra una alarma autodefinida.

El amarillo muestra un fallo o una desactivación autodefinidos.

Existen módulos de anuncio adicionales, cada uno de ellos con 16 LED rojos y 16 LED amarillos para indicar

más alarmas, fallos o desactivaciones autodefinidos.

Funcionamiento y procesamiento de mensajes

Para hacer funcionar el panel, se coloca un panel táctil de 8 pulgadas encima de la pantalla como medio de

entrada. Hay 6 botones con funciones fijas y 3 teclas de función programables.

Ejemplos de asignación de las teclas de función:

• Poner el controlador de central en modo de día;

poner el controlador de central en modo noche

• Activar puntos o salidas de detección, desactivar puntos o salidas de detección

• Ajustar la sensibilidad estándar de los sensores;

ajustar la sensibilidad alternativa de los sensores

Cada tecla de función tiene un indicador de estado virtual.

Un operador con derechos de usuario suficientes puede usar las teclas de función en cualquier momento.

Descripción general de zonas de evacuación y salidas

El operador puede obtener una visión general de cada zona de evacuación y cada salida conectada a equipos de protección antiincendios en cualquier momento.

Cada zona y cada salida están marcadas con una Fire Alarm Systems - Central AVENAR 2000 3 | 10 etiqueta de texto programable y un color que indica claramente su estado: verde indica estado inactivo, con alimentación disponible; rojo muestra una activación durante una condición de alarma de incendio; y fucsia indica una activación sin condición de alarma de incendio. El color amarillo indica un fallo o un estado desactivado. Un operador con derechos suficientes puede iniciar la evacuación en zonas seleccionadas y activar las salidas conectadas con

equipos de protección antiincendios mediante la interfaz de usuario.

Archivo e impresión de mensajes

El registro histórico conserva los eventos y las alarmas entrantes internamente. El registro histórico tiene capacidad para almacenar 10.000 mensajes. Es posible mostrar los mensajes en la pantalla y exportarlos. Además, se puede conectar una impresora de registro mediante un módulo de interfaz serie para imprimir los mensajes entrantes en tiempo real.

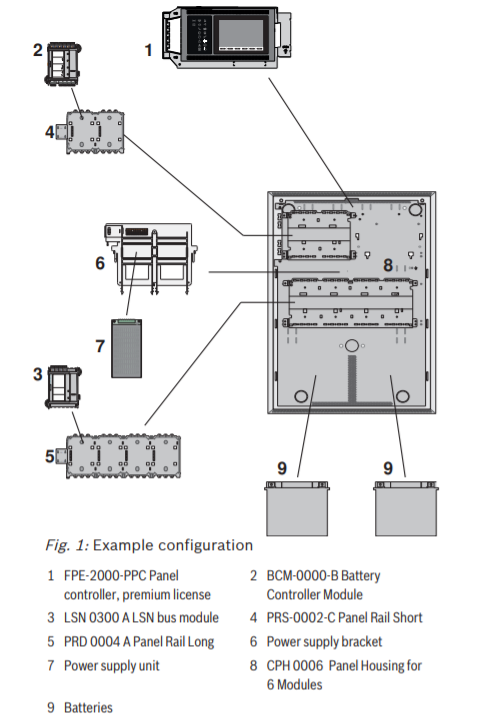

Módulos funcionales

Los módulos funcionales son unidades encapsuladas independientes. Se colocan en una ranura de un carril

de la central. Por lo tanto, automáticamente se dispone de conexión a la fuente de alimentación y el tráfico de datos con la central. La central identifica el módulo sin ajustes adicionales y funciona en el modo de funcionamiento predeterminado (conectar y funcionar).

El cableado hasta los componentes externos se realiza utilizando terminales de rosca/conectores compactos.

Después de una sustitución, solo es necesario volver a insertar los conectores; no es necesario volver a

tender cantidades importantes de cables.

• FPE-2000 -SPC : Controlador de panel licencia estándar
• LSN 0300 A : Lazo para detectores
• PRS-0002 -C : Rail central corto
• PRD 0004 A : Rail central largo
• UPS 2416 A : Fuente de alimentación
• FDP 0001 A : tapa falsa (3)
• CPH 0006 A : Gabinete para sistema de incendio
• FBH 0000 A : Bastidor de montaje grande
• FPO-5000 -PSB-CH : Soporte para fuente
• BCM-0000- B : Módulo de control de babterias
• LSN 0300 A : Módulo bus para detectores
